Línea de corte de aluminio a medida

Correo electrónico: info@wxhrf.com

Teléfono: 0510-81153870

Whatsapp: +8615961895852

Línea de corte de aluminio a medida

descripción1

Cierre de cremallera Pulóveres atléticos de 1/4 de cremallera para hombres. Tejido elástico, ligero y de secado rápido para un rendimiento superior. AJUSTE REGULAR - Tallas estándar de EE. UU. Un ajuste atlético que se ajusta al cuerpo para una amplia gama de movimientos, diseñado para un rendimiento óptimo y comodidad durante todo el día. CARACTERÍSTICAS - Cierre de cremallera de cuarto de longitud; Agujeros para los pulgares en las mangas largas para mantenerlas en su lugar durante el entrenamiento

Descripción y Función

Esta línea es adecuada para el desenrollado de bobinas de aluminio, nivelación de láminas, corte transversal a la longitud según la solicitud del cliente, paletización de placas de acero y finalmente se empaqueta en un paquete completo de placas planas según sea necesario.

La vida útil esperada del uso de la máquina es ≥20 años

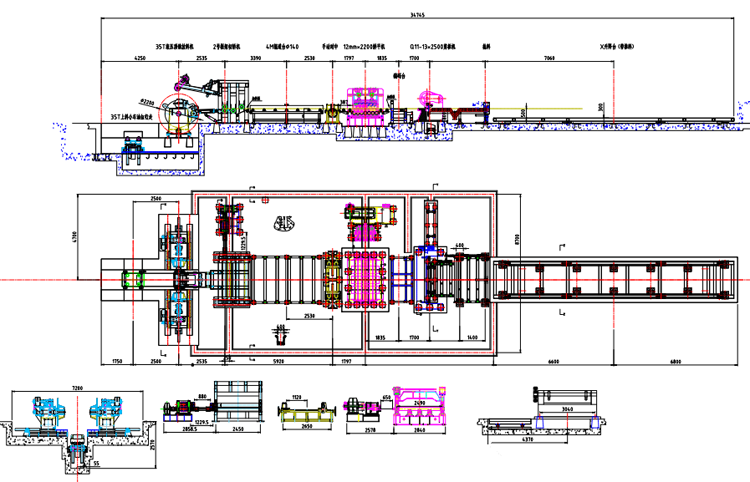

El diagrama de flujo completo

Carro de carga de bobinas----Desenrollador----prensa de cabeza de bobina, equipo de guía y pala----Rodillos de doble pinza---Alineador central----niveladores de alta precisión (23 rodillos)---codificador ----máquina de corte hidráulica con seguimiento--rodillos de pinza para la caída de láminas--mesa de rodillos para la entrega de placas----dispositivo de envío de placas----mesa de soporte de placas---dispositivo de apilamiento de placas--empaquetado manual

Datos de esquila

Artículo	espesor del material/mm	Ancho del material	velocidad/mpm
1	0.2-2	400-2000	0-50-80-100-150
2	0.3-3	400-2000	0-50-80-100-120
3	0.4-4	500-2500	0-50-80-100-120
4	0.5-5	500-2500	0-50-80-100-120
5	1.0-6	500-2500	0-50-80-100
6	2.0-8	500-2500	0-30-50
7	3.0-10	800-2500	0-30-50
8	4.0-12	800-2500	0-30-50
9	8-16	800-2500	0-30-50
10	6.0-20	800-2500	0-30

Parámetros Básicos Principales

artículo		especificaciones
Materiales crudos	Característica de los materiales	Aleación de aluminio 3003 y 5052
	espesor	0.5mm—3.0mm
	Característica del aluminio	Grado de tracción σb≤450MP Grado de rendimiento σs≤260MP
	ancho	800mm—1300mm
	O.D	Φ800mm—φ2100mm
	I.D	φ508mm—φ610mm
	Peso de la bobina	Máximo 15T
Producto terminado	Planitud sin defectos de procesamiento aumentados
	Longitud de corte	500mm—4000mm
	Precisión de nivelación	menos del 25% de la no planitud de las materias primas (1,5-2mm/㎡)
	Tolerancia de corte：	±0,5mm/1000mm (tolerancia de longitud) ±0,50mm/1000mm (tolerancia diagonal) Cumplir con el estándar GB/T709-88
Velocidad de roscado de la tira		0—10m/min
Velocidad de línea		0-20m/min
Velocidad de corte		0-15 piezas/según la longitud 2000mm
Consumo total de energía de la línea		Aproximadamente 130kw
Línea central de la línea (al suelo)		800mm
Espacio de toda la línea		18mx9m
Dirección de la línea		Entrada izquierda a salida derecha o dirección de derecha a izquierda

La Condición de Trabajo del Equipo

Condiciones de suministro de energía: 3 fases, CA, 415V+10%, 50Hz+2%

Fuente de aire: aire comprimido:

presión: 0.5-0.6 MPa

desplazamiento: 1.5 m3/min

Fuente de agua: sin requisitos

Condiciones ambientales en edificios de fábricas:

Temperatura - 5 ~40

Humedad relativa <90% (sin condensación)

Lista de configuración de máquinas y potencia del motor

artículo	N/m	cantidad	potencia (KW)		descripción
			DC	AC
1	desenrollador	1	18.5KW		unidad principal y tensión trasera
2	rodillo de pellizco	1		5.5KW	unidad principal
3	máquina niveladora	1	45KW		motor
4	Máquina de recubrimiento de película			1.5KW
5	Máquina de corte neumático	1		7.5KW	unidad principal
6	Servomotor	1		Servomotor de 22kw	Control de servomotor
7	Estación hidráulica	1		7.5KW	Control de la bomba de aceite
Total			Aproximadamente 130KW
